什么是光伏并網發電系統?

光伏并網發電系統就是太陽能組件產生的直流電經過并網逆變器轉換成符合市電電網要求的交流電之后直接接入公共電網。光伏并網發電系統有集中式大型并網電站一般都是國家級電站，主要特點是將所發電能直接輸送到電網，由電網統一調配向用戶供電;也有分散式小型并網發電系統，特別是光伏建筑一體化發電系統，是并網發電的主流。

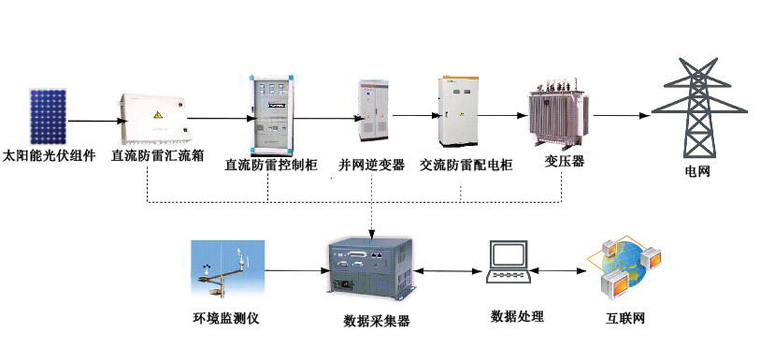

太陽能電池發電系統是利用光生伏打效應原理制成的，它是將太陽輻射能量直接轉換成電能的發電系統。它主要由太陽能電池方陣和逆變器兩部分組成。如下圖所示:白天有日照時，太陽能電池方陣發出的電經過并網逆變器將電能直接輸送到交流電網上，或?qū)⑻柲芩l(fā)出的電經過并網逆變器直接為交流負載供電。



太陽能光伏發電是依靠太陽能電池組件，利用半導體材料的電子學特性，當太陽光照射在半導體PN結上，由于P-N結勢壘區產生了較強的內建靜電場，因而產生在勢壘區中的非平衡電子和空穴或產生在勢壘區外但擴散進勢壘區的非平衡電子和空穴，在內建靜電場的作用下，各自向相反方向運動，離開勢壘區，結果使P區電勢升高，N區電勢降低，從而在外電路中產生電壓和電流，將光能轉化成電能。



利用清潔干凈、可再生的自然能源太陽能發電，不耗用不可再生的、資源有限的含碳化石能源，使用中無溫室氣體和污染物排放，與生態環境和諧，符合經濟社會可持續發展戰略。所發電能饋入電網，以電網為儲能裝置，省掉蓄電池，比獨立太陽能光伏系統的建設投資可減少達35%一45%，從而使發電成本大為降低。省掉蓄電池避免了蓄電池的二次污染，并可提高系統的平均無故障時間。



什么是并網型光伏發電系統？

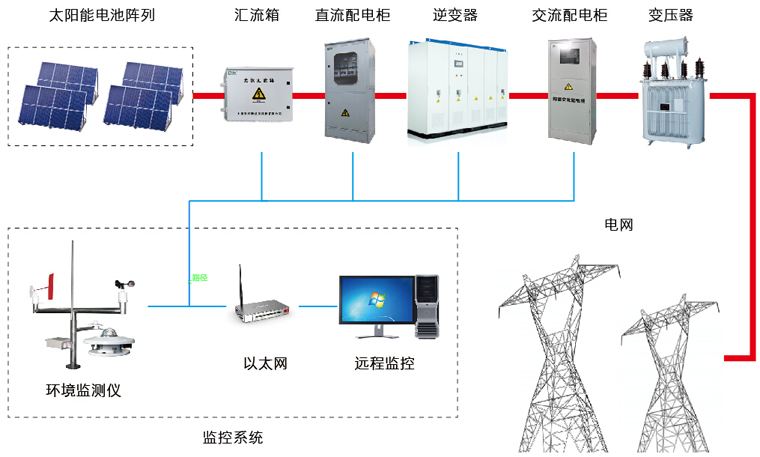

并網型光伏發電系統是指將光伏電池輸出的直流電能通過功率變換裝置與電網連接在一起，可以向電網輸送有功功率和無功功率的發電系統，一般包括光伏陣列、控制器、逆變器、儲能控制器、儲能裝置等。圖為并網型光伏發電系統配置示意圖。 信息來源：《智能電網知識問答》



何謂并網型光伏發電系統？

有逆流并網光伏發電系統：當太陽能光伏系統發出的電能充裕時，可將剩余電能饋入公共電網，向電網供電（賣電）；當太陽能光伏系統提供的電力不足時，由電能向負載供電（買電）。由于向電網供電時與電網供電的方向相反，所以稱為有逆流光伏發電系統。無逆流并網光伏發電系統，無逆流并網光伏發電系統：太陽能光伏發電系統即使發電充裕也不向公共電網供電，但當太陽能光伏系統供電不足時，則由公共電網向負載供電。切換型并網光伏發電系統，所謂切換型并網光伏發電系統，實際上是具有自動運行雙向切換的功能。一是當光伏發電系統因多云、陰雨天及自身故障等導致發電量不足時，切換器能自動切換到電網供電一側，由電網向負載供電；二是當電網因?yàn)槟撤N原因?qū)嵢煌ｋ姇r，光伏系統可以自動切換使電網與光伏系統分離，成為獨立光伏發電系統工作狀態。有些切換型光伏發電系統，還可以在需要時斷開為一般負載的供電，接通對應急負載的供電。一般切換型并網發電系統都帶有儲能裝置。有儲能裝置的并網光伏發電系統，有儲能裝置的并網光伏發電系統：就是在上述幾類光伏發電系統中根據需要配置儲能裝置。帶有儲能裝置的光伏系統主動性較強，當電網出現停電、限電及故障時，可獨立運行，正常向負載供電。因此帶有儲能裝置的并網光伏發電系統可以作為緊急通信電源、醫療設備、加油站、避難場所指示及照明等重要或應急負載的供電系統。
