光伏發電項目的并網模式有以下三種模式：



1.全部自用：光伏設備發電的電量全部自用，不進行并網；



2.自發自用，余電上網：光伏設備發電的電量，部分電量自用，剩余電量進行并網；



3.全額上網：光伏設備發電的電量全部并網。



光伏發電并網就是太陽能組件產生的直流電經過并網逆變器轉換成符合市電電網要求的交流電之后直接接入公共電網。可以分為帶蓄電池的和不帶蓄電池的并網發電系統。



帶有蓄電池的并網發電系統具有可調度性，可以根據需要并入或退出電網，還具有備用電源的功能，當電網因故停電時可緊急供電，帶有蓄電池的光伏并網發電系統常常安裝在居民建筑。



不帶蓄電池的并網發電系統不具備可調度性和備用電源的功能，一般安裝在較大型的系統上。

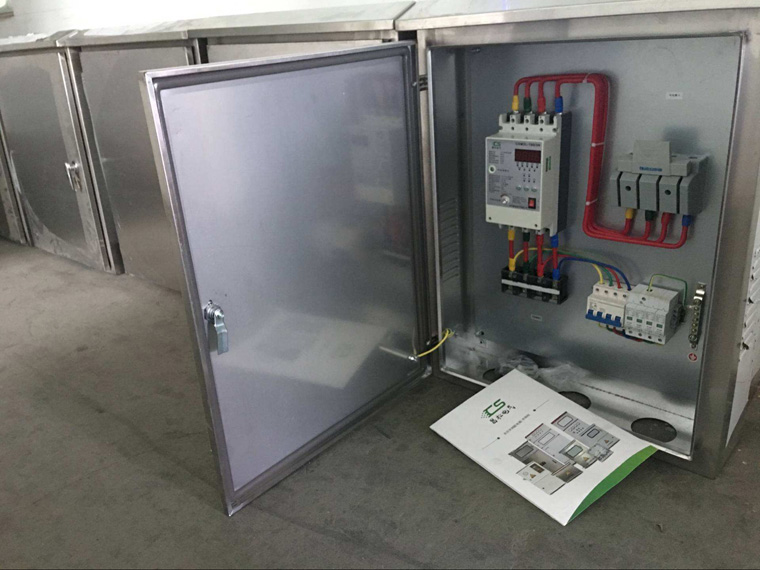

光伏并網柜送電流程



1.檢查逆變器、逆變器直流側開關、逆變器交流側開關、直流柜去逆變器的直流開關、升壓變壓器、升壓變壓器高壓側開關及其回路均符合送電條件。



2.檢查逆變器直流側開關、逆變器交流側開關、直流柜去逆變器的直流開關、升壓變壓器高壓側開關均在斷開狀態。



3.使用專用搖把將凈化站高壓配電房H18 1#光伏進線高壓柜開關由“實驗”位置移到“工作”位置。



4.使用子站的監控系統在遠方合上進線高壓柜斷路器，由“分閘”移到“合閘”位置，檢查升壓變壓器和升壓變壓器高壓側開關空載運行無異常。沒有公司分管領導批準并做好安全措施，禁止用高壓柜上的合閘按鈕合上升壓變壓器高壓側開關。



5.合上逆變器交流側開關，并再次確認開關已合閘。（逆變器控制板使用采用交流供電）



6.合上匯流箱內的直流斷路器，并再次確認斷路器已合閘。觀測監控系統，查看各線路是否正常，如有異常，斷開開關，重新檢查設備及接線，直到正常為止。



7.再合上直流配電柜去逆變器的直流開關，并再次確認斷路器已合閘，查看電壓電流大小是否偏高或偏低。



8.合上逆變器直流側開關，并再次確認開關已合閘。



9.檢查逆變器能否在并網前完成自檢，并在直流側電壓高于470V時完成并網發電。



10.檢查逆變器并網運行后參數有無異常。



11.檢查逆變器直流側開關、逆變器交流側開關、直流柜去逆變器的直流開關及其回路均無異常。
